AP-B2SISR CUB
CONTEXTE : Cet atelier de professionnalisation s'inscrit dans le cadre de l'AP "CUB". Notre objectif était de réaliser un prototype d'infrastructure réseau. Ce projet comprenait la mise en place de plusieurs VLAN, la configuration de serveurs et l'installation de différents services, le tout dans le but de simuler un environnement professionnel et de renforcer nos compétences pratiques dans le domaine des réseaux informatiques..
OBJECTIF : Les objectifs spécifiques de l'Atelier de Professionnalisation étaient les suivants :
1. Mise en place de l'infrastructure réseau : Nous avons commencé par déployer les commutateurs et le routeur, en les interconnectant correctement et en reliant nos ordinateurs aux ports VLAN appropriés.
2. Configuration du commutateur de niveau 3 : Nous avons configuré le commutateur de niveau 3 (Commutateur 3750 48 ports), en établissant le routage inter-VLAN en statique, en permettant l'accès aux serveurs et au DHCP, ainsi qu'en activant le service SSH.
3. Configuration du commutateur de niveau 2 en cascade : Nous avons ensuite configuré le commutateur de niveau 2 (Commutateur 2960), en définissant les ports pour les VLANs 4G, 6G et les "jeunes entreprises", et en vérifiant la communication inter-VLAN, le fonctionnement du DHCP et du SSH.
4. Mise en place de l'accès Internet : Nous avons configuré le routeur pour la connectivité avec un poste du réseau SIO et Internet, ainsi que pour la redirection de port depuis le réseau SIO.
5. Création des machines virtuelles : Nous avons créé trois machines virtuelles : ANNULAB, REZOLAB et INTRALAB. ANNULAB a été configuré avec Active Directory, utilisant le nom de domaine cub9.ppe. REZOLAB a été configuré avec le service DHCP et rejoint au domaine cub9.ppe. Ces deux machines étaient sous Windows 19 servers.
6. Tests et démonstration : Enfin, nous avons réalisé des tests approfondis de l'infrastructure et rédigé un rapport détaillé. Nous avons ensuite effectué une démonstration au professeur, jouant le rôle de directeur informatique de CUB, pour valider le bon fonctionnement de l'ensemble du système.
Outils :
- Cisco Packet Tracer
- Switch
- Routeurs
- Serveur Windows
- Machine Debian
Démarches :

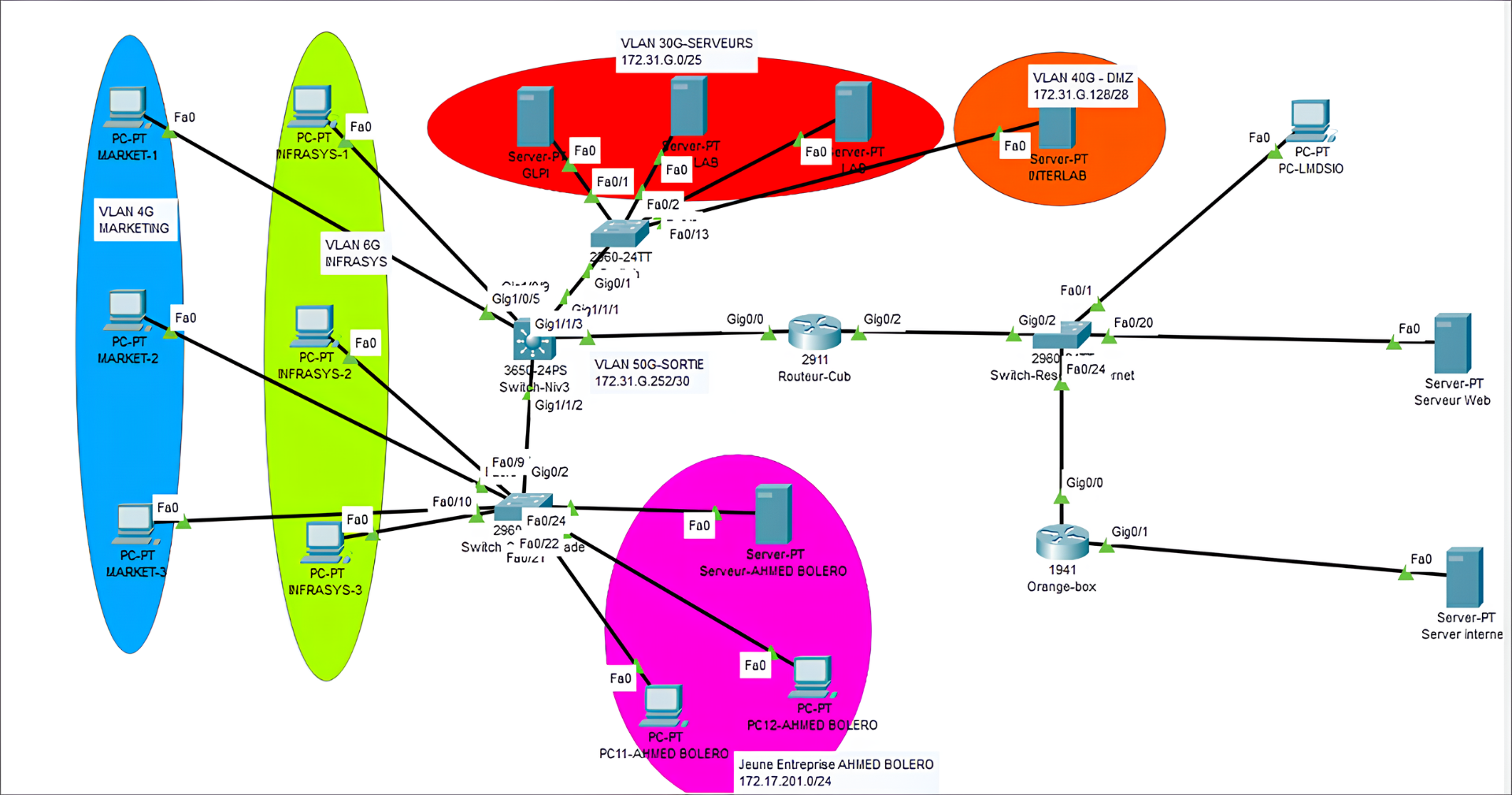

- Réalisation de la maquette Cisco Packet Tracer
- Mise en place de l'infrastructure réseau
- Configuration de Switch et Switch de niveau 3
- Configuration Routeur
- Création de Windows serveurs DHCP, DNS, AD
- Création d'un serveur internet sur Debian 12
- Test de fonctionnement
Ce projet m'a permis de consolider et enrichir mes compétences en réseau et systèmes. J'ai pu acquérir une expérience pratique solide dans la configuration et la gestion d'infrastructures réseau complexes, en mettant notamment en place des VLANs, des switchs, des routeurs, ainsi que des services essentiels tels que DHCP et Active Directory. Cette expérience m'a offert une compréhension approfondie des architectures réseau et a renforcé ma capacité à résoudre des problèmes techniques. En résumé, ce projet a joué un rôle essentiel dans le développement et l'amélioration de mes compétences en réseau et systèmes..
